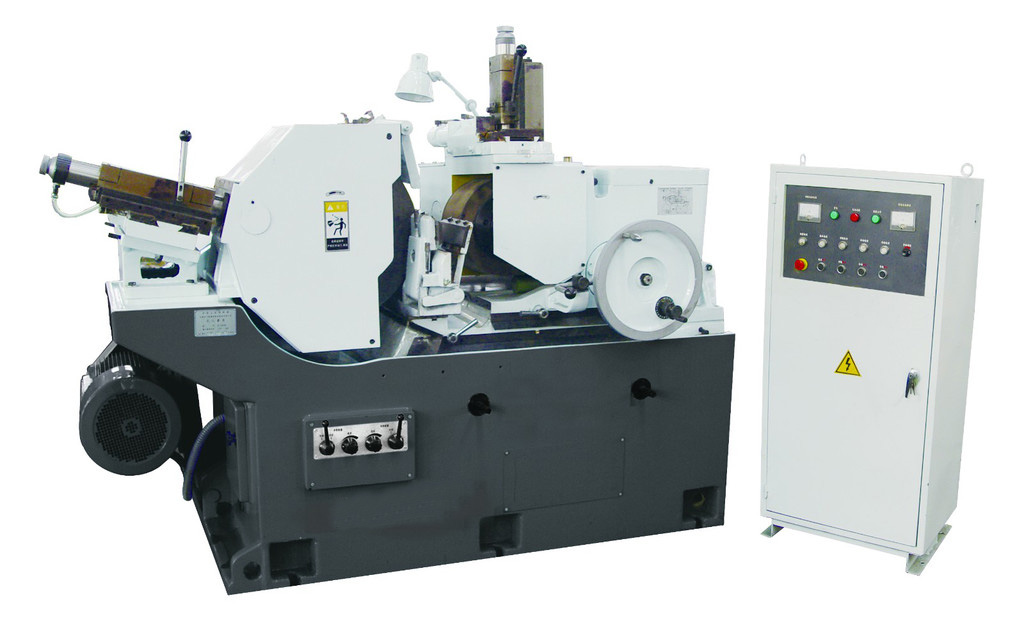

Бесцентровый шлифовальный станок M1083
Бесцентровый шлифовальный станок M1083
Бесцентрошлифовальные станки предназначены для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку (ряд состыкованных заготовок) помещают между двумя абразивными кругами — шлифовальным (режущим) и ведущим и прижимают к опорному ножу. Вследствие наклонной установки ведущего круга за счет сил трения заготовка не только вращается, но и поступательно перемещается (продольная подача). Поперечную подачу осуществляют также ведущим кругом.
1. Основные характеристики:
1.1 Для шлифовального круга и регулировочного круга
1.1.2. Наружный диаметр шлифовального круга составляет 600 мм, что обеспечивает высокую силу резания.
1.1.3. Шлифовальный круг выполнен в консольном исполнении, а в его шпинделе используется пятипластинчатый подшипник с длинными втулками и статическим гидродинамическим масляным пленочным подшипником.
1.1.4. Регулировочный круг подающего механизма роликовой направляющей перемещается быстро и точно, обеспечивая длительный срок службы.
1.2.Электрика.
1.2.1. Для регулирования скорости вращения кругов используется частотный преобразователь переменного тока.
1.2.2. На регулирующем круге и устройстве для правки шлифовального круга используются гидравлическая трансмиссия и бесступенчатая регулировка скорости.
1.3. Корпус и конструкция станка
1.3.1. Станок, оснащен погружным устройством.
1.3.2. Высокопрочный чугунный литьё.
2. Основное применение:
Шлифовальный станок в основном используется для сквозной шлифовки цилиндрических поверхностей кольцевых деталей и подшипников, а также для ручной врезной шлифовки различных ступенчатых, конусных и цилиндрических поверхностей.
Изнашиваемые детали:
Бесцентрошлифовальные станки предназначены для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку (ряд состыкованных заготовок) помещают между двумя абразивными кругами — шлифовальным (режущим) и ведущим и прижимают к опорному ножу. Вследствие наклонной установки ведущего круга за счет сил трения заготовка не только вращается, но и поступательно перемещается (продольная подача). Поперечную подачу осуществляют также ведущим кругом.
1. Основные характеристики:
1.1 Для шлифовального круга и регулировочного круга
1.1.2. Наружный диаметр шлифовального круга составляет 600 мм, что обеспечивает высокую силу резания.
1.1.3. Шлифовальный круг выполнен в консольном исполнении, а в его шпинделе используется пятипластинчатый подшипник с длинными втулками и статическим гидродинамическим масляным пленочным подшипником.
1.1.4. Регулировочный круг подающего механизма роликовой направляющей перемещается быстро и точно, обеспечивая длительный срок службы.
1.2.Электрика.
1.2.1. Для регулирования скорости вращения кругов используется частотный преобразователь переменного тока.
1.2.2. На регулирующем круге и устройстве для правки шлифовального круга используются гидравлическая трансмиссия и бесступенчатая регулировка скорости.
1.3. Корпус и конструкция станка
1.3.1. Станок, оснащен погружным устройством.
1.3.2. Высокопрочный чугунный литьё.
2. Основное применение:
Шлифовальный станок в основном используется для сквозной шлифовки цилиндрических поверхностей кольцевых деталей и подшипников, а также для ручной врезной шлифовки различных ступенчатых, конусных и цилиндрических поверхностей.
Изнашиваемые детали:
|
№ |
Элемент |
|
1 |
лезвие в подаче |
|
2 |
лезвие с подачей |
|
3 |
червяк |
|
4 |
Червячное колесо |
|
5 |
Шлифовальный круг |
|
6 |
Регулировочный круг |
