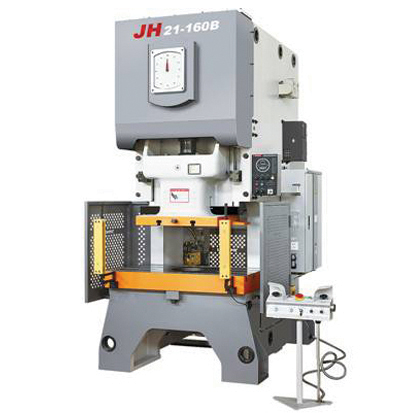

Однокривошипный пресс открытого типа серии JH21 с сухим сцеплением и гидравлической защитой от перегрузки
◆ Сварной корпус из стальных листов высокой прочности.
◆ Главный двигатель производства Siemens.
◆ Применяется комбинированное пневматическое фрикционное сцепление и тормоз.
◆ Блок шестерен использует смазку заливным маслом.
◆ Шестигранная прямоугольная удлиненная направляющая; JH21-315B/400B оснащены восьмигранной удлиненной направляющей.
◆ Оборудован гидравлическим устройством защиты от перегрузки.
◆ JH21-25/25B/45 оснащены ручной регулировкой закрытой высоты, среди этих типов JH21-25/45 имеют шкальный дисплей, а JH21-25B - цифровой дисплей. JH21-63 и выше оснащены электрической регулировкой закрытой высоты с цифровым дисплеем.
◆ JH21-45 может оснащаться двигателем регулировки высоты штампа, значение отображается на цифровом дисплее.
◆ JH21-25B, JH21-45 и выше оснащены балансировочным цилиндром.
◆ Импортные двойные клапаны.
◆ Электрическая принудительная система смазки консистентной смазкой.
◆ Балансировочный цилиндр использует ручную систему смазки.
◆ Один комплект продувочного устройства.
◆ Управление ПЛК международного бренда.
◆ Кнопки, индикаторы, контакторы переменного тока, воздушные автоматические выключатели и другие устройства управления импортированы от международных брендов.
◆ Оснащен дополнительным пневматическим амортизатором, автоматическим подающим валом и фотоэлектрическим защитным устройством, которые могут использоваться для работы с различным автоматическим оборудованием.
Пресс открытой конструкции серии JH21 с сухой муфтой и гидравлической защитой от перегрузки.
|
|
JH21-25B
|
JH21-25
|
JH21--45
|
JH21-63
|
JH21-80
|
JH21-110
|
JH21-125
|
|
Номинальное усилие
|
кН
|
250
|
250
|
450
|
630
|
800
|
1100
|
1250
|
|
Номинальный ход
|
мм
|
3
|
3
|
4
|
4
|
5
|
6
|
6
|
|
Ход ползуна
|
мм
|
60
|
80
|
100
|
120
|
140
|
160
|
160
|
|
Кол-во ходов
|
Фиксировано
|
мин -1
|
100
|
100
|
80
|
70
|
60
|
50
|
50
|
|
Переменно
|
80-120
|
80-120
|
70-90
|
60-80
|
50-70
|
40-60
|
40-60
|
|
Максимальная высота штампа
|
мм
|
200
|
250
|
270
|
300
|
320
|
350
|
350
|
|
Регулировка высоты штампа
|
мм
|
50
|
50
|
60
|
80
|
80
|
80
|
80
|
|
Между центром направляющей и рамой
|
мм
|
160
|
210
|
230
|
300
|
300
|
350
|
350
|
|
Подушка (FB×LR)
|
мм
|
300×680
|
400×700
|
440×810
|
580×900
|
580×1000
|
680×1150
|
680×1150
|
|
Размеры отверстия под подушку (диаметр верхнего отверстия × глубина × диаметр нижнего отверстия)
|
мм
|
130×260
|
φ170×20×φ150
|
φ180×30×φ160
|
φ200×40×φ180
|
φ200×40×φ180
|
φ260×50×φ220
|
φ260×50×φ220
|
|
Толщина подушки
|
мм
|
70
|
80
|
110
|
110
|
120
|
140
|
140
|
|
Отверстие под подушкой (диаметр/FB×LR)
|
мм
|
200×270
|
260×250
|
300×300
|
390×460
|
390×520
|
420×540
|
420×540
|
|
Подштамповая плита (FB×LR)
|
мм
|
270×330
|
300×360
|
340×410
|
400×480
|
420×560
|
500×650
|
540×680
|
|
Отверстие в плите (диаметр × глубина)
|
мм
|
φ40×60
|
φ40×60
|
φ40×60
|
φ50×80
|
φ50×80
|
φ60×80
|
φ60×80
|
|
Расстояние между колоннами
|
мм
|
448
|
450
|
550
|
560
|
640
|
760
|
760
|
|
Мощность главного двигателя
|
кВт
|
3
|
3
|
5.5
|
5.5
|
7.5
|
11
|
11
|
|
Габариты (FB×LR×H)
|
мм
|
1150×1050×2050
|
1300×1050×2050
|
1390×1200×2400
|
1580×1210×2520
|
1640×1280×2700
|
1850×1450×3060
|
1850×1490×3060
|
|
Вес нетто
|
кг
|
2200
|
2600
|
3450
|
5400
|
7000
|
9340
|
9900
|
|
|
JH21-160B
|
JH21-200
|
JH21-200B
|
JH21-250
|
JH21-250B
|
JH21-315
|
JH21-315B
|
|
Номинальное усилие
|
кН
|
1600
|
2000
|
2000
|
2500
|
2500
|
3150
|
3150
|
|
Номинальный ход
|
мм
|
6
|
6
|
6
|
8
|
8
|
8
|
8
|
|
Ход ползуна
|
мм
|
160
|
180
|
200
|
200
|
250
|
200
|
250
|
|
Кол-во ходов
|
Фиксированно
|
мин -1
|
40
|
35
|
35
|
30
|
30
|
30
|
30
|
|
Переменно
|
35-50
|
30-40
|
30-40
|
25-35
|
25-35
|
25-35
|
25-35
|
|
Максимальная высота штампа
|
мм
|
350
|
390
|
450
|
430
|
500
|
430
|
550
|
|
Регулировка высоты штампа
|
мм
|
110
|
110
|
110
|
120
|
120
|
120
|
120
|
|
Между центром направляющей и рамой
|
мм
|
380
|
390
|
390
|
420
|
420
|
420
|
460
|
|
Подушка (FB×LR)
|
мм
|
740×1300
|
760×1400
|
760×1400
|
800×1400
|
800×1400
|
800×1400
|
880×1600
|
|
Размеры отверстия под подушку (диаметр верхнего отверстия × глубина × диаметр нижнего отверстия)
|
мм
|
φ300×50×φ260
|
φ300×50×φ260
|
φ300×50×φ260
|
φ320×50×φ280
|
φ320×50×φ280
|
φ320×50×φ280
|
φ320×50×φ280
|
|
Толщина подушки
|
мм
|
150
|
160
|
160
|
170
|
170
|
200
|
|
|
Отверстие под подушкой (диаметр/FB×LR)
|
мм
|
φ470
|
φ470
|
φ470
|
370×570
|
370×570
|
440×580
|
440×580
|
|
Подштамповая плита (FB×LR)
|
мм
|
580×770
|
600×800
|
600×800
|
650×850
|
650×850
|
650×850
|
700×950
|
|
Отверстие в плите (диаметр × глубина)
|
мм
|
φ65×85
|
φ65×90
|
φ65×90
|
φ70×90
|
φ70×90
|
φ70×90
|
φ70×90
|
|
Расстояние между колоннами
|
мм
|
850
|
870
|
870
|
960
|
960
|
920
|
920
|
|
Мощность главного двигателя
|
кВт
|
15
|
18.5
|
18.5
|
22
|
22
|
30
|
30
|
|
Габариты (FB×LR×H)
|
мм
|
2280×1550×3240
|
2500×1580×3320
|
2500×1580×3420
|
2730×1640×3550
|
2770×1700×4060
|
2770×1650×3550
|
2850×1700×4450
|
|
Вес нетто
|
кг
|
14500
|
17000
|
17350
|
23500
|
24500
|
25000
|
28000
|
|
|
JH21-400
|
JH21-400B
|
|
Номинальное усилие
|
кН
|
4000
|
4000
|
|
Номинальный ход
|
мм
|
10
|
10
|
|
Ход ползуна
|
мм
|
200
|
250
|
|
Кол-во ходов
|
Фиксировано
|
мин -1
|
25
|
25
|
|
Переменно
|
20-30
|
20-30
|
|
Максимальная высота штампа
|
мм
|
430
|
550
|
|
Регулировка высоты штампа
|
мм
|
120
|
120
|
|
Расстояние между центром направляющей и рамой
|
мм
|
420
|
490
|
|
Подушка (FB×LR)
|
мм
|
760×1400
|
940×1800
|
|
Размеры отверстия под подушку (диаметр верхнего отверстия × глубина × диаметр нижнего отверстия)
|
мм
|
φ320×50×φ280
|
φ320×50×φ280
|
|
Толщина подушки
|
мм
|
180
|
200
|
|
Отверстие под подушкой (диаметр/FB×LR)
|
мм
|
440×580
|
440×580
|
|
Подштамповая плита (FB×LR)
|
мм
|
690×900
|
720×1000
|
|
Отверстие в плите (диаметр × глубина)
|
мм
|
φ70×90
|
φ70×90
|
|
Расстояние между колоннами
|
мм
|
960
|
960
|
|
Мощность главного двигателя
|
кВт
|
37
|
37
|
|
Размер контура (FB×LR×H)
|
мм
|
2830×1680×3890
|
3100×1900×4600
|
|
Вес нетто
|
кг
|
29500
|
34000
|
*Завод может произвести пресс по ТЗ заказчика
