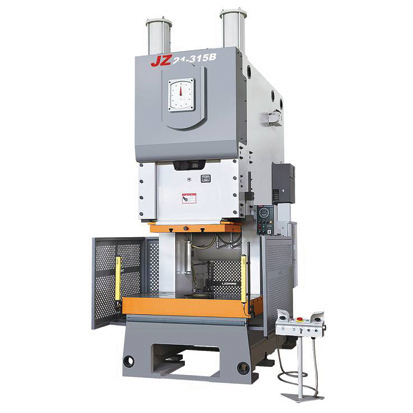

Портальный однокривошипный пресс серии JZ21 с PLC открытого типа

Цена по запросу

Однокривошипный пресс открытого типа серии JZ21 с мокрым сцеплением и гидравлическим устройством защиты от перегрузки

◆ Сварной корпус из стальных листов высокой прочности.
◆ Комбинированная мокрая многодисковая фрикционная муфта и тормоз.
◆ Шестигранная прямоугольная удлиняющая направляющая.
◆ Оснащен гидравлическим устройством защиты ОТ перегрузки.
◆ JZ21-45 использует ручную регулировку высоты закрытия с дисплеем шкалы.
◆ JZ21-45 может оснащаться двигателем регулировки высоты штампа, значение будет отображаться на цифровом индикаторе
◆ JZ21-63 и выше использует электрическую регулировку высоты закрытия с цифровым дисплеем.
◆ Оснащен подъемным балансировочным цилиндром .
◆ Дуплексные клапаны импортированы.
◆ Электрическая смазочная система.
◆ Балансировочный цилиндр оснащен ручной системой смазки.
◆ Электронное кулачковое управление.
◆ Контролируется PLC с международным брендом.
◆ Кнопки, индикаторы, контакторы переменного тока, воздушные выключатели и другие устройства управления импортируются от международного бренда.
◆ Оснащен дополнительным устройством на воздушной подушке, фотоэлектрической защитой, который может использоваться для работы с различным автоматическим оборудованием.

по запросу

Получить предложение

			JZ21-45	JZ21-63	JZ21--80	JZ21-110	JZ21-125	JZ21-160	JZ21-200
Номинальное усилие		кН	450	630	800	1100	1250	1600	2000
Номинальный ход		мм	4	4	5	6	6	6	6
Ход ползуна		мм	100	120	140	160	160	160	180
Кол-во ходов	Фиксировано	мин-1	80	70	60	50	50	40	35
Кол-во ходов	Переменно	мин-1	70-90	60-80	50-70	40-60	40-60	35-50	30-40
Макс. Высота штампа		мм	270	300	320	350	350	350	390
Регулировка высоты штампа		мм	60	80	80	80	80	110	110
Между центром направляющей и рамой		мм	230	300	300	350	350	380	390
Штамп (FB×LR)		мм	440×810	580×900	580×1000	680×1150	680×1150	740×1300	760×1400
Размеры отверстия под штамп (диаметр верхнего отверстия ×Dpth× Диаметр нижнего отверстия)		мм	φ180×30 ×φ160	φ200×40 ×φ180	φ200×40 ×φ180	φ260×50 ×φ220	φ260×50 ×φ220	φ300×50 ×φ260	φ300×50 ×φ260
Толщина подушки		мм	110	110	120	140	140	150	160
Отверстие болта (диам./FB×LR)		мм	300×300	390×460	390×520	420×540	420×540	480×600	φ470
Подштамповая плита (FB×LR)		мм	340×410	400×480	420×560	500×650	540×680	580×770	600×800
Отверстие плиты (диам.×Dpth)		мм	φ40×60	φ50×80	φ50×80	φ60×80	φ60×80	φ65×85	φ65×90
Расстояние между колоннами		мм	550	560	640	760	760	850	870
Мощность главного двигателя		кВт	5.5	7.5	7.5	11	11	15	18.5
Габариты (FB×LR×H)		мм	1390×1200×2400	1580×1210×2520	1640×1280×2780	2130×1450×3150	2130×1490×3150	2530×1630×3280	2500×1580×3320
Вес нетто		кг	3450	5400	7000	9840	10400	14920	17000

			JZ21-200B	JZ21-250	JZ21-250B	JZ21-315	JZ21-400
Номинальное усилие		кН	2000	2500	2500	3150	4000
Номинальный ход		мм	6	8	8	8	10
Ход ползуна		мм	200	200	250	200	200
Кол-во ходов	Фиксировано	мин-1	35	30	30	30	25
Кол-во ходов	Переменно	мин-1	30-40	25-35	25-35	25-35	20-30
Макс. Высота штампа		мм	450	430	500	430	430
Регулировка высоты штампа		мм	110	120	120	120	120
Между центром направляющей и рамой		мм	390	420	420	420	420
Подушка (FB×LR)		мм	760×1400	800×1400	800×1400	800×1400	800×1400
Отверстие под подушку (диаметр верхнего отверстия ×Dpth× Диаметр нижнего отверстия)		мм	φ300×50 ×φ260	φ320×50 ×φ280	φ320×50 ×φ280	φ320×50 ×φ280	φ320×50 ×φ280
Толщина подушки		мм	160	170	170	170	180
Отверстие под подушкой (диам./FB×LR)		мм	φ470	370×570	370×570	440×580	440×580
Подштамповая плита (FB×LR)		мм	600×800	650×850	650×850	650×850	690×900
Отверстие в плите (диам.×глубина)		мм	φ65×90	φ70×90	φ70×90	φ70×90	φ70×90
Расстояние между колоннами		мм	870	960	960	920	960
Мощность главного двигателя		кВт	18.5	22	22	30	37
Габариты (FB×LR×H)		мм	2500×1580×3420	2730×1640×3550	2730×1640×4060	2770×1650×3550	2830×1680×3890
Вес нетто		кг	17350	23500	24500	25000	29500
